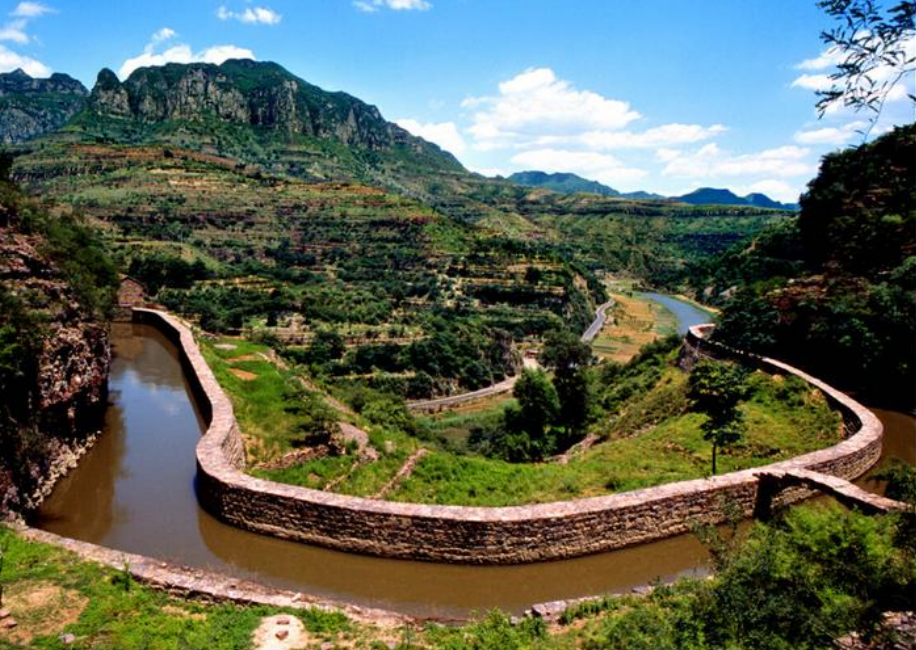

红旗渠总干渠长70.6公里，渠底宽8米，渠墙高4.3米，纵坡为1/8000，设计加大流量23秒立方米。 红旗渠总干渠从分水岭分为三条干渠，第一干渠向西南，经姚村镇、城郊乡到合涧镇与英雄渠汇合，长39.7公里，渠底宽6.5米，渠墙高3.5米，纵坡5000，设计加大流量14秒立方米，灌溉面积35.2万亩；第二干渠向东南，经姚村镇、河顺镇到横水镇马店村，全长47.6公里，渠底宽3.5米，渠墙高2.5米，纵坡1/2000，设计加大流量7.7秒立方米。灌溉面积11.6万亩；第三干渠向东到东岗乡东芦寨村，全长10.9公里，渠底宽2.5 米，渠墙高2.2米，纵坡1/3000，设计加大流量3.3秒立方米，灌溉面积4.6万亩。

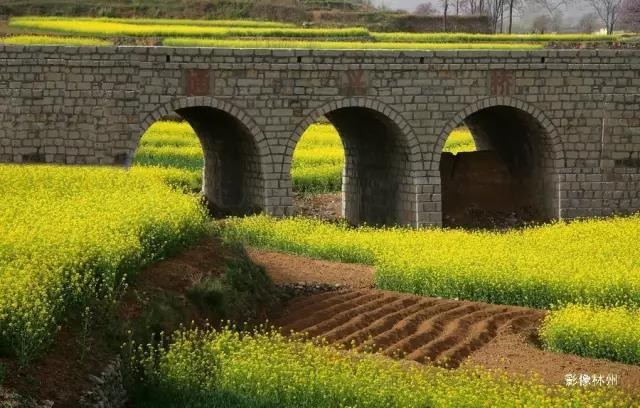

红旗渠灌区共有干渠、分干渠10条，总长304.1公里；支渠51条，总长524.1公里；斗渠290条，总长697.3公里；农渠4281条，总长 2488公里；沿渠兴建小型一、二类水库48座，塘堰346座，共有兴利库容2381万立方米，各种建筑物12408座，其中凿通隧洞211个，总长 53.7公里，架渡槽151个，总长12.5公里，还建了水电站和提水站，已成为“引、蓄、提、灌、排、电、景”配套的大型体系。

红旗渠工程总投工3470.2万个，共完成土石砌方1515.82万立方米。总投资6865.64万元，其中国家投资1025.98万元，占14.94%，县社队投资5839.66万元，占85.06%。红旗渠的建成，彻底改善了林县人民靠天等雨的恶劣生存环境，解决了56.7万人和37万头家畜吃水问题，54万亩耕地得到灌溉，粮食亩产由红旗渠未修建初期的100公斤增加到1991年的476.3公斤。被林州人民称为“生命渠”、“幸福渠”。
